DF凸缘型45DF

此系列机种具有重负荷特性,可承受较大之垂直径向或轴向压力,期输出轴为盘面式,有凸缘中心、盘面螺孔、定位销孔,固定面宽广,可加强平面度及稳固性,使运转更坚实平稳。适用于较大负荷之回转式圆盘驱动场合,此系列机种被广泛使用在各类盘式加工机械,及类似机构之产业机械、自动化间歇驱动部、驱动圆盘。 型号有:45DF/60DF/70DF/80DF/110DF/140DF/180DF/250DF 此系列机

全国服务热线:181-1266-5900

在线咨询

此系列机种具有重负荷特性,可承受较大之垂直径向或轴向压力,期输出轴为盘面式,有凸缘中心、盘面螺孔、定位销孔,固定面宽广,可加强平面度及稳固性,使运转更坚实平稳。适用于较大负荷之回转式圆盘驱动场合,此系列机种被广泛使用在各类盘式加工机械,及类似机构之产业机械、自动化间歇驱动部、驱动圆盘。

型号有:45DF/60DF/70DF/80DF/110DF/140DF/180DF/250DF

此系列机种出力轴可制作凸缘中空型,即DFH。H表示出力轴为中空型。中空型出力轴通常是连接电源线及空压风管,订购时需述说指定孔径的尺寸及作用。

当入力轴旋动时,凸轮滚子按照给定的位移曲线旋转出力转塔,而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里,即在静态范围内,滚子接通其轴,但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触,以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况,则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区,从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的性能,能进行高速操作。

1、结构简单:主要由立体凸轮和分割盘两部分组成。

2、动作准确:无论在分割区,还是静止区,都有准确的定位。完全不需要其它锁紧元件。可实现任意确定的动静比和分割数。

3、传动平稳:立体凸轮曲线的运动特性好,传动是光滑连续的,振动小,噪声低。

4、输出分割精度高:分割器的输出精度一般≤± 30 〃。高者可达≤± 15 〃。

5、高速性能好:分割器立体凸轮和分割轮属无间隙啮合传动,冲击振动小,可实现高速.

6、寿命长:

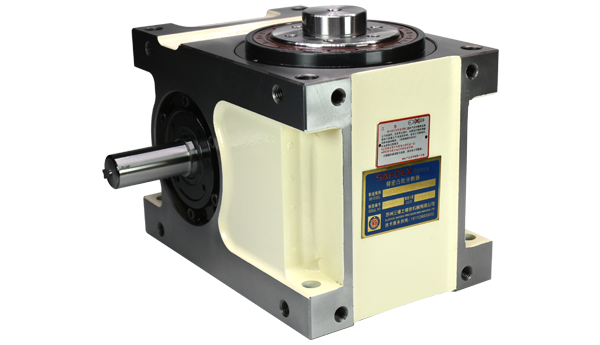

DF系列凸缘法兰型分割器:

规格:45DF,60DF,70DF,80DF,110DF,140DF,180DF,250DF

1、输出轴外形为凸缘法兰

2、适用重负荷之回转盘固定及各式圆盘加工机械

3、直接传动:加挂联轴器、轴套固定盘面

4、间接传动:附挂链轮/时规轮/齿轮

此机种具有重负荷特性,可承受较大之垂直径向或轴向压力,其输出轴为面盘式设计,有凸缘中心,盘麺螺孔,定位、孔锁,固定面宽大,可使平面度及稳固性,更具坚实平稳。能适用于较大负荷之回转式圆盘驱动场合,此系机种被广泛使用在各类盘式加工机械,及类似机构之产业机械,自动化间歇驱动部,驱动圆盘。


新澳门免费原料网大全

新澳门免费原料网大全

新澳门免费原料网大全

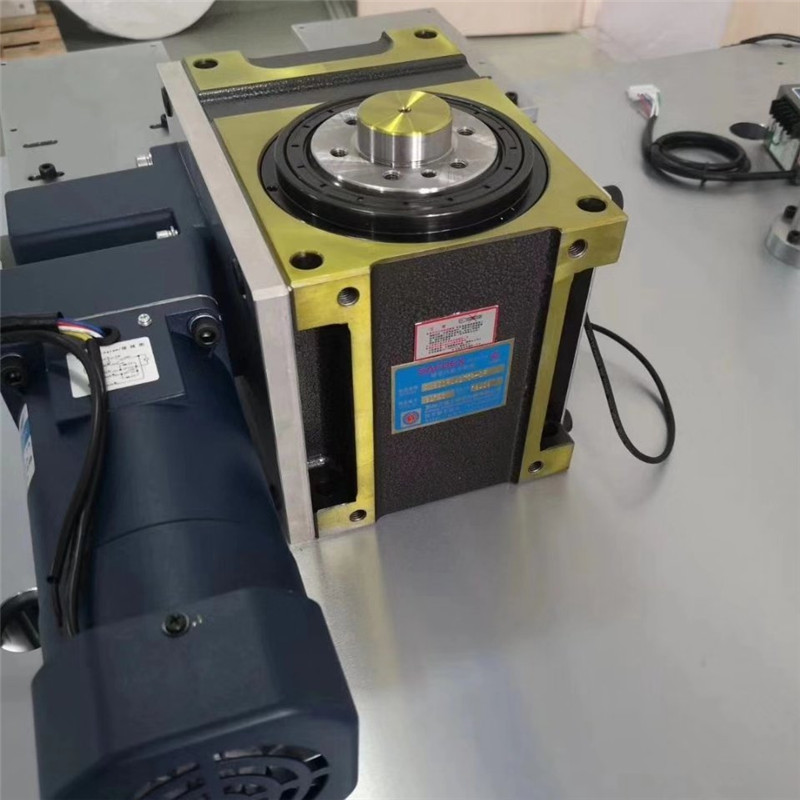

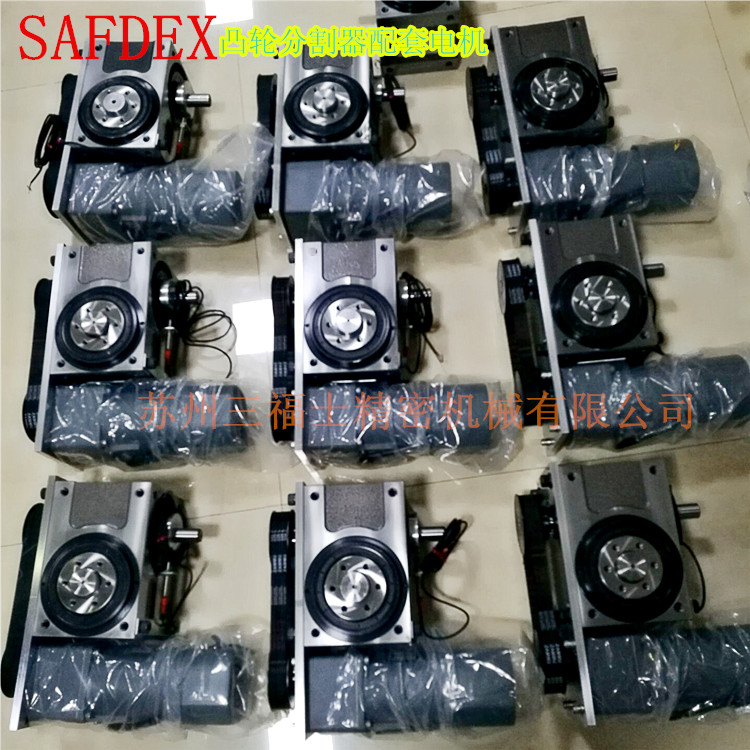

   可根据要求配套电机减速机,提供选型配套,和3D图纸.
